本文主要介绍DELL H700阵列卡组建RAID 5阵列的配置方法。

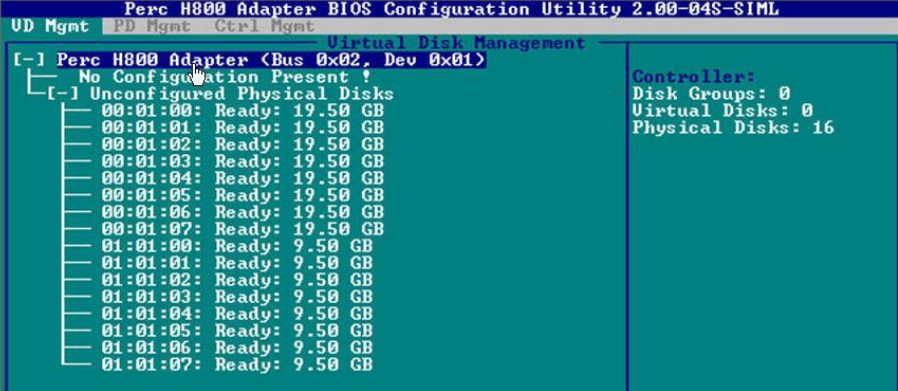

1.服务器启动过程中根据提示按Ctrl-R组合键进入阵列卡管理页面：

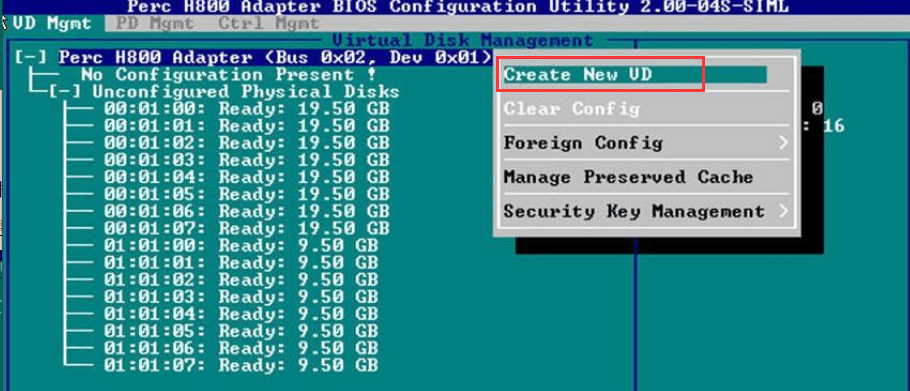

2. 按F2展开虚拟磁盘创建菜单，使用方向键选择“Create New VD”后按回车创建新的虚拟磁盘：

3. 在磁盘配置界面，“RAID Level”选择“RAID-5”，接着按Tab键移至“Physical Disks”，按空格键选中所有的磁盘，然后继续按Tab键将光标移至“OK”处，回车:

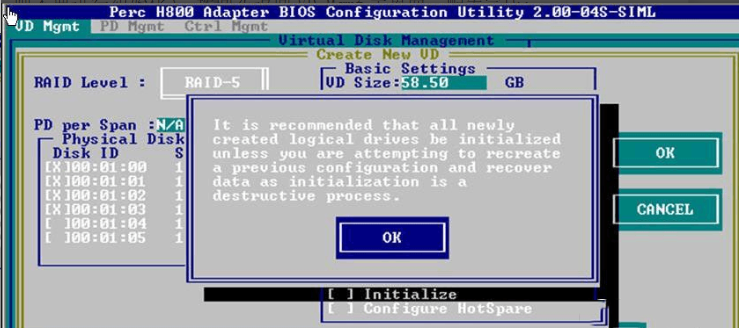

4. 此时会出现如下提示，建议进行初始化操作(备注：如果配置阵列是为了恢复之前的数据，则不要进行初始化)，按回车返回VD Mgmt主界面，配置完成:

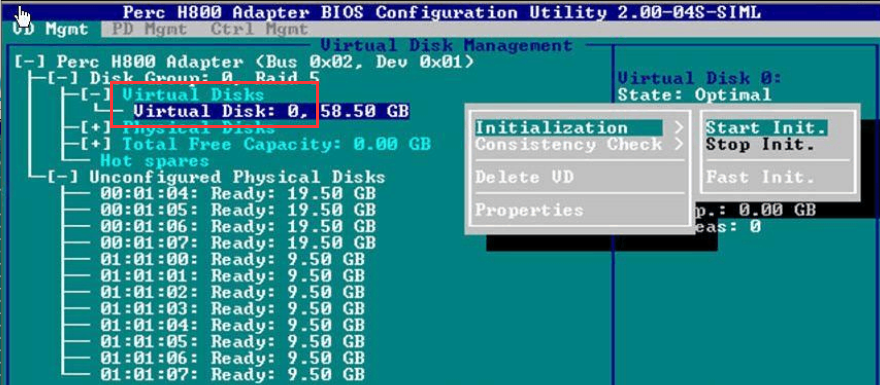

5.在VD Mgmt主界面，将光标移至下图“Virtual Disk 0”处，按F2，可以对之前配置成功的虚拟磁盘进行初始化(Initialization)、一致性校验(Consistency Check)、删除、查看属性等操作:
